Un colectivo de hacktivistas ha publicado una guía para fabricar placas electrónicas con arcilla natural, una propuesta tan artesanal como técnica. El método, que es abierto y documentado paso a paso, busca reducir el uso de plásticos y minerales de conflicto en la fabricación de circuitos personalizados.
La idea no pretende sustituir a la industria convencional, pero sí ofrece una alternativa llamativa para quienes trabajan con prototipos, electrónica creativa o proyectos de experimentación. Su valor está tanto en el resultado como en el proceso: combinar cerámica, impresión 3D y conductividad para crear placas funcionales.
Cómo nacen las placas electrónicas con arcilla natural
La guía parte de una premisa sencilla: si muchas personas necesitan una PCB a medida para un proyecto, quizá puedan fabricarla con materiales más cercanos y menos dependientes de cadenas de suministro opacas. En ese punto entra en juego la arcilla, un material que ya tiene presencia en componentes electrónicos como condensadores, piezoeléctricos o resistencias.
Según explican sus autores, la elección no fue inmediata. Descarta materiales comerciales, procesos de cocción costosos y soluciones con impacto ambiental elevado. En su lugar, apostaron por una variante de arcilla local trabajada con técnicas tradicionales y cocida al aire libre con madera, tras aprender el proceso junto a una artesana de cerámica.

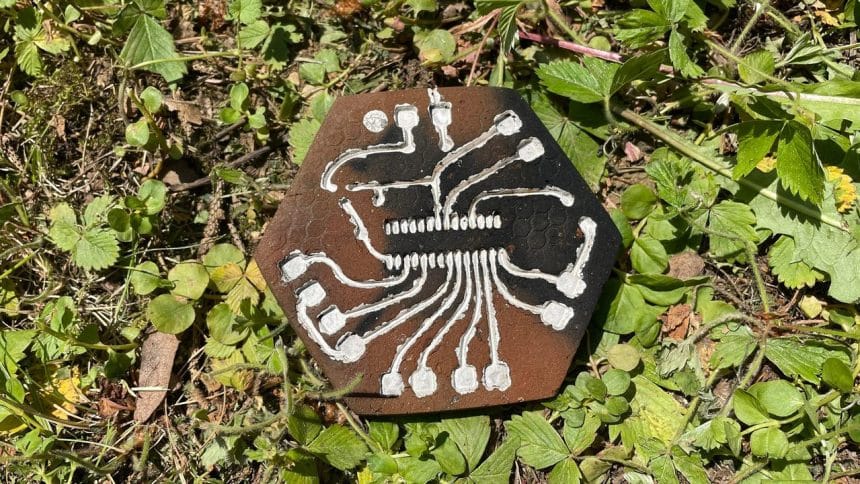

El resultado son tabletas que sirven como base para circuitos impresos en una versión muy distinta de la placa habitual de fibra sintética. No es un producto pensado para grandes series, sino para piezas experimentales, con un componente manual que obliga a aceptar tolerancias más amplias y acabados menos precisos.
Un proceso artesanal que exige precisión
La elaboración comienza con la recogida y mezcla de la arcilla, que debe prepararse con cuidado para eliminar aire e impurezas. Ese punto es importante porque de ello depende que las futuras placas electrónicas con arcilla natural mantengan una estructura homogénea y soporten mejor el secado y la cocción.
Para dar forma a las piezas se utilizó un cortador hexagonal, aunque los autores aclaran que la geometría no es esencial. Lo importante es trabajar con dimensiones aproximadas de unos 10 x 10 centímetros y asumir que los bordes pueden quedar irregulares o agrietarse ligeramente. En este tipo de proyecto, la precisión industrial deja paso a un acabado más manual.
La siguiente etapa consiste en presionar una plantilla impresa en 3D sobre la arcilla para marcar el recorrido de las pistas. Aquí se necesita cierta práctica: la presión debe ser suficiente para lograr una impresión de unos 1,5 milímetros sin deformar la superficie. Es un detalle menor en apariencia, pero decisivo para que el circuito posterior funcione con fiabilidad.
Placas electrónicas con arcilla natural: pintura de plata y cocción
Una vez secadas durante un día, las tabletas reciben las pistas conductoras. Los autores probaron primero con una pintura de oro conductora, pero la descartaron porque no ofrecía una unión adecuada para soldar y además no procedía de una cadena de suministro verificada. La solución final fue una pintura de plata fabricada a partir de polvo de plata recuperado por joyeros.
Después de aplicar la pintura en las ranuras marcadas, se añade más material en las zonas donde se espera soldar componentes más adelante. Con todo seco, las piezas se someten a la cocción tradicional en fuego de leña. Esa fase es la que convierte la arcilla en una base resistente y apta para su uso electrónico, aunque con una contrapartida inevitable: la arcilla se encoge durante el proceso.
La contracción, que puede rondar el 5%, obligó a ajustar el tamaño de la plantilla y la profundidad de las ranuras. Es uno de los puntos más claros de la guía: fabricar placas electrónicas con arcilla natural no consiste solo en replicar una PCB de siempre con otro material, sino en adaptar el diseño a las propiedades físicas de la cerámica.
Un proyecto abierto, pero no una solución universal
La propuesta está publicada como proyecto de código y documentación abierta, con un PDF y archivos en GitHub que incluyen instrucciones de programación, soldadura y modelos para impresión 3D. Esa apertura facilita que otras personas reproduzcan la idea, la modifiquen o la estudien desde una óptica educativa y experimental.
Aun así, conviene no exagerar su alcance. Las placas electrónicas con arcilla natural no parecen pensadas para competir con las PCB convencionales en precisión, resistencia o producción en serie. Su interés está en otra parte: en demostrar que se puede repensar la electrónica desde materiales menos dependientes de la industria química y minera, y en hacerlo con técnicas accesibles para talleres, laboratorios independientes o entornos de aprendizaje.
También hay una lectura cultural y técnica detrás del proyecto. Recuperar procedimientos antiguos no significa volver atrás, sino explorar soluciones que la electrónica moderna rara vez contempla. En un sector acostumbrado a la estandarización, esta guía abre una vía distinta para prototipar, experimentar y discutir de dónde salen los materiales con los que construimos nuestros dispositivos.
En la práctica, el valor de esta iniciativa no está en que vaya a cambiar la fabricación de placas de un día para otro, sino en que amplía el margen de lo posible. Para quienes investigan materiales alternativos, ensamblan hardware de forma artesanal o buscan reducir la dependencia de componentes opacos, la propuesta aporta una referencia concreta y bien documentada. Y, aunque siga siendo una curiosidad de nicho, también recuerda que la electrónica puede plantearse desde criterios técnicos, ambientales y sociales al mismo tiempo.
