Un equipo de investigadores ha desarrollado un nuevo método para la impresión 3D que permite incorporar circuitos electrónicos directamente dentro de los objetos impresos, utilizando microondas para calentar selectivamente el filamento con nanopartículas. Esta innovación representa un avance significativo en la fabricación aditiva de dispositivos electrónicos integrados.
La técnica, presentada en un estudio publicado en Advanced Materials el 17 de septiembre, fue elaborada por un equipo liderado por Manu Prakash, profesor asistente de bioingeniería en la Universidad de Stanford. Su método utiliza filamentos de ácido poliláctico (PLA) dopados con nanopartículas de carbono, que absorben las microondas aplicadas para fundirse con una precisión cercana a los 100 micrómetros, equivalente al grosor de un cabello humano.
Cómo funciona la impresión 3D con microondas para circuitos electrónicos embebidos

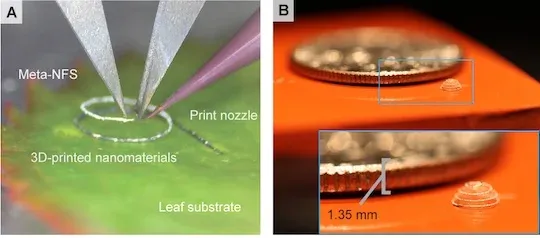

El sistema denominado Meta-NFS (estructura electromagnética de campo cercano inspirada en metamateriales) emplea antenas especiales y guías de ondas para dirigir las microondas hacia zonas muy concretas del filamento durante el proceso de impresión por deposición fundida. Gracias a esta tecnología, se puede calentar solamente el material que contiene nanopartículas, fundiéndolo a nivel volumétrico sin afectar el resto del objeto impreso.
Este control ultra preciso permite la fusión y el ensamblaje de circuitos electrónicos directamente dentro del objeto 3D, algo que la impresión 3D tradicional o los métodos de fabricación convencionales con láser no habían logrado con este nivel de detalle y sin dañar materiales más sensibles o blandos.
Avances frente a métodos tradicionales
La principal diferencia con técnicas tradicionales reside en que estas suelen calentar desde el exterior y requieren procesos adicionales para integrar electrónica en piezas. La capacidad de calentar en el interior del objeto con alta resolución elimina estas limitaciones, posibilitando la impresión continua y la integración de múltiples materiales como metales, cerámicos y polímeros termoestables sin necesidad de cambiar de filamento.
Además, el equipo ha conseguido ajustar la potencia de las microondas en tiempo real para optimizar el proceso, mejorando la eficiencia y reduciendo costes, ya que el equipo se basa en microondas modificadas de bajo coste, entre 100 y 500 dólares aproximadamente.
Aplicaciones potenciales y ejemplos demostrados
El avance posibilita la producción de dispositivos que antes resultaban difíciles o imposibles de fabricar. Entre sus aplicaciones destacan la incorporación de dispositivos electrónicos en robots con piel blanda, implantes médicos y hasta en plantas para monitorizar su crecimiento en tiempo real.
El equipo ha mostrado prototipos como antenas flexibles en polímeros biocompatibles o sensores inalámbricos de deformación embebidos en estructuras complejas. La compatibilidad con materiales metálicos y carbono es clave para lograr estas funcionalidades integradas sin desmontaje ni ensamblajes complicados.
De momento, la tecnología está en fase experimental y las pruebas se han realizado en escalas reducidas, pero sus propiedades de alta resolución y adaptabilidad la hacen candidata para revolucionar la fabricación de electrónica personalizada y dispositivos inteligentes.
Impresión 3D con circuitos embebidos: un avance para la fabricación aditiva
Esta nueva técnica aborda uno de los retos más persistentes en la impresión 3D de componentes electrónicos: cómo fusionar elementos funcionales complejos dentro de objetos sin afectar sus propiedades físicas ni la textura de la superficie.
Su precisión submilimétrica y capacidad para trabajar con múltiples materiales en un único proceso continuo hacen que la impresión 3D pueda dar un salto en innovación, desde dispositivos médicos implantables hasta electrónica en tejidos vivos o robótica blanda.
En un sector donde la integración y miniaturización de componentes es clave, el uso de microondas para calentar áreas específicas con nanopartículas marca un giro importante. Permite superar las barreras del calentamiento externo y la necesidad de tratamientos posteriores, haciendo el proceso más rápido, flexible y a menor coste.
El camino está abierto para que esta tecnología se aplique en la industria, aunque restent desafíos en su escalabilidad y la producción de filamentos dopados en cantidades industriales. Sin embargo, sienta un precedente sobre cómo la combinación de impresión 3D y procesos electromagnéticos pueden crear dispositivos electrónicos únicos e integrados.
