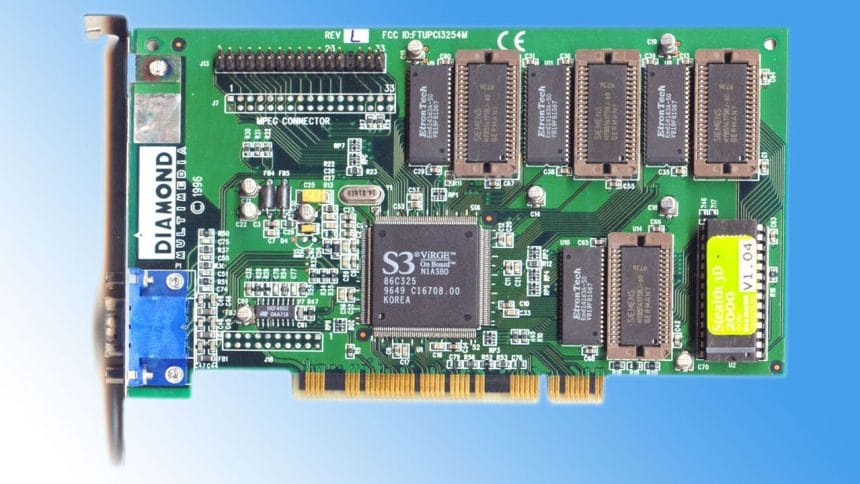

La S3 Virge DX ha sido protagonista de una corrección inesperada: un aficionado al hardware retro ha conseguido eliminar el llamado pedestal bit, un ajuste del VBIOS que elevaba los niveles de negro hasta un gris oscuro. El hallazgo es relevante porque afecta a una familia de tarjetas de los años 90 que todavía despierta interés entre coleccionistas y usuarios de equipos clásicos.
La investigación la ha llevado a cabo Bits und Bolts, que ha mostrado cómo se puede modificar el firmware de la tarjeta para restaurar unos negros más profundos. El resultado no cambia la potencia del chip ni su rendimiento, pero sí corrige un detalle visual que durante años se asumió como inherente al diseño de estas gráficas.
Qué es el pedestal bit en la S3 Virge DX
El pedestal bit es una decisión deliberada que S3 aplicó en el VBIOS de varias tarjetas, entre ellas la S3 Virge DX, la Trio y algunos modelos tempranos de la familia Savage. Su función era sencilla: evitar que la imagen resultara demasiado oscura en televisores CRT antiguos, especialmente los compatibles con el estándar NTSC.
En la práctica, eso significaba que el negro absoluto se levantaba ligeramente y pasaba a un gris carbón. En un monitor moderno o en una pantalla CRT de buena calidad, el efecto resulta poco deseable porque reduce contraste y altera la intención visual de muchos juegos y entornos gráficos de la época.
Según la demostración de BuB, el valor original que controlaba ese comportamiento estaba fijado en hexadecimal como 3F y, tras la modificación, pasó a 1F. No es un cambio vistoso, pero sí suficiente para recuperar negros más naturales en la salida de vídeo.
Cómo se corrigió el fallo en el firmware
El proceso no fue directo. Primero se utilizó un depurador para localizar el punto exacto del código donde se activaba el ajuste. En una primera prueba, los cambios en vivo no dieron resultado, lo que obligó a seguir rastreando la dirección correcta dentro del VBIOS.
La pista decisiva llegó al trabajar sobre la dirección 3c4, registro 1a, donde al poner el valor a cero el fondo se oscureció de inmediato. Esa comprobación permitió confirmar que uno de los ocho bits analizados era, en efecto, el responsable del pedestal.
Después, el VBIOS se volcó a un archivo con una herramienta de extracción y se abrió en un editor hexadecimal. Allí se localizó el fragmento adecuado y se modificó una entrada concreta del valor original, que pasó de 20 a 00. Para que la tarjeta aceptara el firmware corregido, también fue necesario recalcular la suma de comprobación.
Ese último paso es importante: si la checksum no coincide, la tarjeta puede rechazar el VBIOS al considerarlo corrupto. En este caso, la suma pasó de 77 a 97 en hexadecimal, lo que permitió grabar el chip con éxito.
La S3 Virge DX ya muestra negros más profundos
Una vez sustituido el chip por el firmware modificado, la tarjeta arrancó con un fondo mucho más oscuro desde el primer inicio. La prueba confirmó que la corrección funcionaba y que el pedestal bit había sido eliminado de forma efectiva.
Más allá de la anécdota, el caso muestra hasta qué punto ciertos compromisos de diseño de la era analógica siguen presentes décadas después. Lo que en su momento fue una solución razonable para compatibilizar la señal con televisores antiguos se convierte hoy en una limitación visible para quienes usan estas tarjetas en hardware preservado o restaurado.
BuB sostiene que el mismo procedimiento debería servir para cualquier modelo S3 Virge DX, lo que abre la puerta a futuras modificaciones en otros equipos de la misma familia. No se trata de una mejora para jugadores de hoy, sino de una reparación de precisión para un hardware que sigue teniendo valor técnico e histórico.
Este tipo de hallazgos también ayuda a entender mejor cómo se tomaban decisiones en la industria gráfica de los 90: antes de la estandarización real de los monitores de ordenador, muchas funciones se diseñaban para encajar con un parque de dispositivos muy heterogéneo. Ahora, con herramientas y conocimiento acumulado por la comunidad, algunos de esos compromisos pueden revisarse y corregirse.
En ese sentido, la S3 Virge DX deja de ser solo una tarjeta gráfica de museo para convertirse en un ejemplo útil de ingeniería retro aplicada. El cambio no altera su arquitectura ni la hace más rápida, pero sí devuelve una imagen más fiel a lo que muchos usuarios esperan al recuperar este tipo de hardware.
